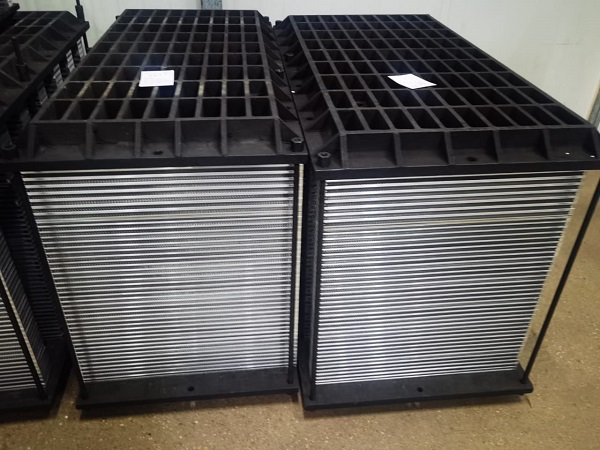

एल्यूमीनियम प्लेट बार हीट एक्सचेंजर्स

एल्यूमिनियम प्लेट-फिन हीट एक्सचेंजर

एल्यूमीनियम प्लेट हीट एक्सचेंजर्स की उपस्थिति ने हीट एक्सचेंजर की हीट एक्सचेंज दक्षता को एक नए स्तर तक बढ़ा दिया है। साथ ही, एल्यूमीनियम प्लेट बार हीट एक्सचेंजर्स के छोटे आकार, हल्के वजन के फायदे हैं, और दो से अधिक प्रकार के मीडिया को संभाल सकते हैं। वर्तमान में, पेट्रोलियम, रसायन, प्राकृतिक गैस प्रसंस्करण और अन्य उद्योगों में एल्यूमीनियम प्लेट बार हीट एक्सचेंजर्स का व्यापक रूप से उपयोग किया गया है।

उत्पाद संरचना:

एल्यूमीनियम प्लेट बार हीट एक्सचेंजर्स में आमतौर पर विभाजन, पंख, बार और विक्षेपक होते हैं। एक इंटरलेयर बनाने के लिए फिन, डिफ्लेक्टर और सील को दो आसन्न विभाजनों के बीच रखा जाता है, जिसे चैनल कहा जाता है। इस तरह की इंटरलेयर्स को अलग-अलग द्रव विधियों के अनुसार स्टैक किया जाता है और प्लेट बंडल बनाने के लिए पूरी तरह से ब्रेज़ किया जाता है। प्लेट बंडल एक प्लेट है। फिन हीट एक्सचेंजर का कोर, आवश्यक हेड्स, कनेक्शन पाइप, सपोर्ट आदि के साथ मिलकर प्लेट-फिन हीट एक्सचेंजर बनाता है।

काम के सिद्धांत:

हीट ट्रांसफर मैकेनिज्म के दृष्टिकोण से, एल्यूमीनियम प्लेट बार हीट एक्सचेंजर अभी भी कंधे-हाथ का हीट एक्सचेंजर है। इसकी मुख्य विशेषता यह है कि इसमें एक विस्तारित द्वितीयक ऊष्मा अंतरण सतह (पंख) होती है, जिससे ऊष्मा अंतरण प्रक्रिया न केवल प्राथमिक ऊष्मा अंतरण सतह (बैफल्स) पर होती है, बल्कि एक ही समय में द्वितीयक ऊष्मा अंतरण सतह पर भी होती है। उच्च-तापमान पक्ष पर माध्यम की गर्मी को एक बार कम-तापमान वाले माध्यम में डाला जाता है, और गर्मी का हिस्सा पंख की सतह की ऊंचाई दिशा के साथ स्थानांतरित किया जाता है, यानी पंख की ऊंचाई दिशा के साथ , गर्मी डालने के लिए एक विभाजन होता है, और फिर गर्मी को निम्न-तापमान पक्ष माध्यम में संवहनी रूप से स्थानांतरित किया जाता है। चूँकि फिन की ऊँचाई फिन की मोटाई से बहुत अधिक होती है, इसलिए फिन की ऊँचाई की दिशा के साथ ऊष्मा चालन प्रक्रिया एक सजातीय पतला गाइड रॉड के समान होती है। इस समय, फिन के थर्मल प्रतिरोध को नजरअंदाज नहीं किया जा सकता है। पंख के दोनों सिरों पर उच्चतम तापमान विभाजन के तापमान के बराबर होता है। पंख और माध्यम के बीच संवहन और गर्मी जारी होने के साथ, पंख के बीच में मध्यम तापमान तक तापमान में कमी जारी रहती है।

आवेदन पत्र:

एल्यूमीनियम प्लेट बार हीट एक्सचेंजर्स अपने बेहतर प्रदर्शन और परिपक्व प्रौद्योगिकी के कारण विभिन्न औद्योगिक क्षेत्रों में अधिक से अधिक व्यापक रूप से उपयोग किए जा रहे हैं।
1. वायु पृथक्करण उपकरण: कम तापमान वाले ताप विनिमायक जैसे मुख्य ताप विनिमायक, उपकूलर, और वायु पृथक्करण उपकरण के संघनक बाष्पीकरणकर्ता प्लेट-फिन ताप विनिमायकों को अपनाते हैं, जो उपकरण निवेश और स्थापना लागत को बचा सकते हैं, और इकाई ऊर्जा खपत को कम कर सकते हैं। .
2. पेट्रोकेमिकल उद्योग: प्लेट-फिन हीट एक्सचेंजर में बड़ी प्रसंस्करण क्षमता, अच्छा पृथक्करण प्रभाव और कम ऊर्जा खपत के फायदे हैं। इसका उपयोग एथिलीन क्रायोजेनिक पृथक्करण, सिंथेटिक अमोनिया नाइट्रोजन धोने, प्राकृतिक गैस, तेल क्षेत्र गैस पृथक्करण और द्रवीकरण और अन्य प्रक्रियाओं में किया गया है।
3. निर्माण मशीनरी: 20 से अधिक वर्षों के अनुसंधान और अभ्यास के बाद, दुनिया भर के देशों ने ऑटोमोबाइल और लोकोमोटिव रेडिएटर्स, एक्सकेवेटर ऑयल कूलर, रेफ्रिजरेटर रेडिएटर्स, और हाई-पावर ट्रांसफॉर्मर रेडिएटर्स पर बैचों में प्लेट-फिन हीट एक्सचेंजर्स का उत्पादन और उपयोग किया है। उपकरण।

सामान्य प्रश्न:

क्यू: अपने प्रसव के समय कब तक है?
ए: आम तौर पर 5-7 दिन अगर सामान स्टॉक में हैं। या 15-20 दिन अगर माल स्टॉक में नहीं है, तो यह मात्रा पर आधारित है।
प्रश्न: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त?
ए: हां, हम मुफ्त में नमूने प्रदान कर सकते हैं, लेकिन शिपिंग के लिए भुगतान नहीं करते हैं।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
एक भुगतान
यदि आपके और प्रश्न हैं, तो कृपया बेझिझक हमसे संपर्क करें।
